Mono Eco 04

Descrizione

Il sistema “MONO ECO 04” è composto da elementi componibili rigidi D.60 con ﬁnitura lucida BA spessore 0,4mm. Gli elementi sono realizzati in acciaio inox AISI 316L ( 1.4404). Gli elementi hanno un innesto a bicchiere maschio-femmina con sede della guarnizione a triplo labbro. La tenuta meccanica è garantita tramite l’utilizzo della fascetta di giunzione.

Applicazioni

Condotti
Canali da fumo
Camini metallici,
Per evacuazione di fumi secchi o umidi,
In pressione o depressione,
Dall’apparecchio all’ atmosfera o connessione apparecchio canna fumaria.

Combustibili e utilizzo prodotto idoneo con

Applicazione del prodotto

Diametri disponibili

D.60

Guarnizioni

Comprese e montate.

Mono Eco 04

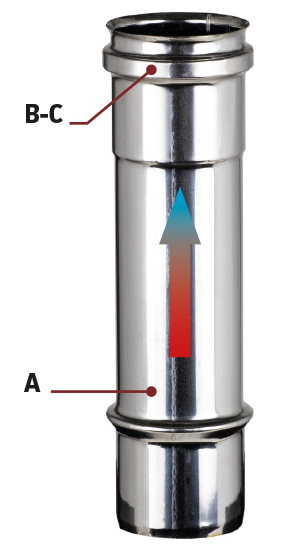

Descrizione del prodotto

A: Materiale AISI 316L (1.4404) Sp. 4/10
B: Innesto a bicchiere Maschio – Femmina con sede guarnizione a triplo labbro
C: Guarnizione in silicone da (-90 a +200°C)

Utilizzo con guarnizione

EN 1856/1-2 09 : T200 – P1 – W – V2 – L50040 – O (xx) (versione 4/10 spessore)
SISTEMA CAMINO EN 1856/1-2: NORMA DI RIFERIMENTO
T200: Classe di temperatura (200°C)
P1: Classe di pressione (P1: 200Pa)
W: Resistenza e tenuta alla condensa (W: Umido)
V2: Resistenza alla corrosione (Si)
L50: Specifica materiale (acciaio 1.4404 AISI 316L)
040: Spessore Materiale (040 spessore 4/10)
O: Resistenza al fuoco di fuliggine (O: no – G: si)
(xx): Distanza dai materiali combustibili in mm
Distanza in condizioni di normale funzionamento: (30): dal D.60

Utilizzo senza guarnizione

EN 1856/1-2 09 : T600 – N1 – W – V2 – L50040 -G500 (versione 4/10 spessore)
SISTEMA CAMINO EN 1856/1-2: NORMA DI RIFERIMENTO
T600: Classe di temperatura (600°C)
N1: Classe di pressione (N1: 40Pa)
W: Resistenza e tenuta alla condensa (W: Umido)
V2: Resistenza alla corrosione (Si)
L50: Specifica materiale (acciaio 1.4404 AISI 316L)
040: Spessore Materiale (040 spessore 4/10)
G: Resistenza al fuoco di fuliggine (O: no – G: si)
(500M): Distanza dai materiali combustibili in mm
Distanza in condizioni di fuoco di fuliggine: (500M): dal D.60
